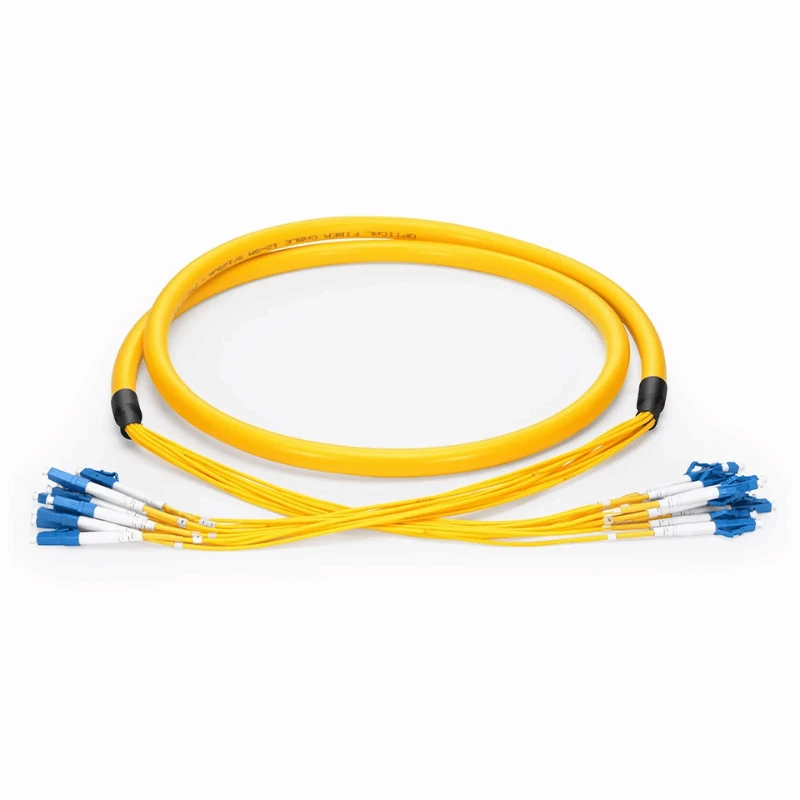

এমপিও থেকে এলসি সিঙ্গেল মোড ফাইবার ক্যাবল

এমপিও টু এলসি সিঙ্গেল মোড ফাইবার কেবল হল একটি ফ্যাক্টরি-সমাপ্ত OS2 ব্রেকআউট সমাবেশ যা একটি মাল্টি-ফাইবার এমপিও/এমটিপি ইন্টারফেসকে পৃথক এলসি ডুপ্লেক্স সংযোগে রূপান্তর করে।

কেবলটি একদিকে একটি মাল্টি-ফাইবার এমপিও/এমটিপি ইন্টারফেস ব্যবহার করে এবং অন্য দিকে এলসি ডুপ্লেক্স সংযোগগুলিতে একটি ব্রেকআউট বিভাগের মাধ্যমে পৃথক ফাইবারগুলিকে আলাদা করে।
এমপিও ফাইবার গণনা এবং এলসি সংযোগের মধ্যে স্ট্যান্ডার্ড ডুপ্লেক্স সম্পর্ক হল:

এলসি-পার্শ্বের ফাইবার বিন্যাস শুধুমাত্র ফাইবার গণনার পরিবর্তে নিশ্চিত ফাইবার ম্যাপিং দ্বারা নির্ধারিত হয়।

উৎপাদনের আগে, এমপিও-থেকে-এলসি কনফিগারেশনটি সঙ্গমের ইন্টারফেস এবং উদ্দেশ্যযুক্ত লিঙ্কের অপটিক্যাল প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা উচিত।

সংযোগকারী কনফিগারেশন
মিলন এমপিও ইন্টারফেস অনুযায়ী এমপিও লিঙ্গ এবং পোলিশ উল্লেখ করুন। LC পাশ প্রয়োজনীয় UPC বা APC পলিশ সহ ডুপ্লেক্স সংযোগকারী ব্যবহার করে।

পোলারিটি এবং ফাইবার ম্যাপিং
প্রয়োজনীয় ফাইবার ম্যাপিং এবং বিদ্যমান এমপিও সংযোগ স্কিম অনুযায়ী টাইপ A, টাইপ বি বা টাইপ সি নির্বাচন করুন। প্রয়োজনীয় পোলারিটি অস্পষ্ট হলে, নিশ্চিতকরণের জন্য একটি বিদ্যমান তারের স্পেসিফিকেশন বা সংযোগ চিত্র প্রদান করা যেতে পারে।

অপটিক্যাল লস
সম্পূর্ণ অপটিক্যাল লিঙ্কের সন্নিবেশ-ক্ষতির বাজেট অনুযায়ী মান-ক্ষতি বা কম-ক্ষতির কনফিগারেশন নির্বাচন করুন।

তারের মাত্রা
সরঞ্জাম বিন্যাস এবং প্রয়োজনীয় এলসি সংযোগ অবস্থান অনুযায়ী সামগ্রিক তারের দৈর্ঘ্য এবং ব্রেকআউট দৈর্ঘ্য নিশ্চিত করুন।

স্পেসিফিকেশন-ভিত্তিক সমাবেশ
প্রতিটি সমাবেশ নিশ্চিতকৃত ফাইবার গণনা, সংযোগকারী কনফিগারেশন, পোলারিটি, ফাইবার ম্যাপিং এবং তারের মাত্রা থেকে উত্পাদিত হয়, উৎপাদন রেফারেন্স হিসাবে ব্যবহৃত অনুমোদিত কনফিগারেশন সহ।

এমপিও/এমটিপি এবং এলসি সমাপ্তি
এমপিও/এমটিপি এবং স্বতন্ত্র এলসি ডুপ্লেক্স সংযোগকারীগুলি নির্দিষ্ট সংযোগকারী কনফিগারেশন এবং নিয়ন্ত্রিত সমাপ্তি এবং পরিদর্শন প্রক্রিয়াগুলি ব্যবহার করে পলিশ অনুযায়ী কারখানা- সমাপ্ত করা হয়৷

নিয়ন্ত্রিত ব্রেকআউট
অ্যাসেম্বলি প্রক্রিয়ার মাধ্যমে নিশ্চিত ফাইবার বিন্যাস বজায় রাখার সময় ব্রেকআউট বিভাগটি নির্দিষ্ট এলসি সংযোগগুলিতে ফাইবারগুলিকে আলাদা করে।

উৎপাদন নিয়ন্ত্রণ
DIMI-এর ফাইবার-অপ্টিক অ্যাসেম্বলি প্রোডাকশনটি শিপমেন্টের আগে সংযোগকারী এবং অপটিক্যাল পারফরম্যান্স যাচাইকরণের জন্য ডেডিকেটেড অপটিক্যাল টেস্টিং এবং পরিদর্শন সরঞ্জাম দ্বারা সমর্থিত।

100% অপটিক্যাল টেস্টিং
প্রতিটি সমাপ্ত সমাবেশ নির্দিষ্ট প্রয়োজনীয়তার বিরুদ্ধে অপটিক্যাল কর্মক্ষমতা যাচাই করার জন্য চালানের আগে সন্নিবেশ ক্ষতি এবং রিটার্ন ক্ষতি পরীক্ষার মধ্য দিয়ে যায়।

সংযোগকারী শেষ-মুখ পরিদর্শন
এমপিও/এমটিপি এবং এলসি সংযোগকারীর শেষ মুখগুলি দূষণ, স্ক্র্যাচ, গর্ত এবং অন্যান্য অবস্থার জন্য পরিদর্শন করা হয় যা সংযোগকারীর মিলন বা অপটিক্যাল কর্মক্ষমতা প্রভাবিত করতে পারে।

3D জ্যামিতি যাচাইকরণ
যেখানে সংযোগকারী কনফিগারেশনের জন্য নির্দিষ্ট করা হয়েছে, ইন্টারফেরোমেট্রিক পরিদর্শন ফাইবারের উচ্চতা, বক্রতার ব্যাসার্ধ এবং শীর্ষ অফসেট সহ সংযোগকারীর শেষ-মুখের জ্যামিতি যাচাই করে।

টেস্ট ডকুমেন্টেশন এবং ট্রেসেবিলিটি
পৃথক অপটিক্যাল পরীক্ষার ডেটা সরবরাহ করা সমাবেশের জন্য সরবরাহ করা যেতে পারে, যেখানে প্রযোজ্য ক্ষেত্রে সংশ্লিষ্ট উত্পাদন সনাক্তকরণের সাথে পরীক্ষার রেকর্ড সংযুক্ত থাকে।

উদ্ধৃতির জন্য, ক্রেতারা MPO- থেকে-LC সমাবেশকে সংজ্ঞায়িত ও যাচাই করার জন্য প্রয়োজনীয় তথ্য প্রদান করতে পারেন:
