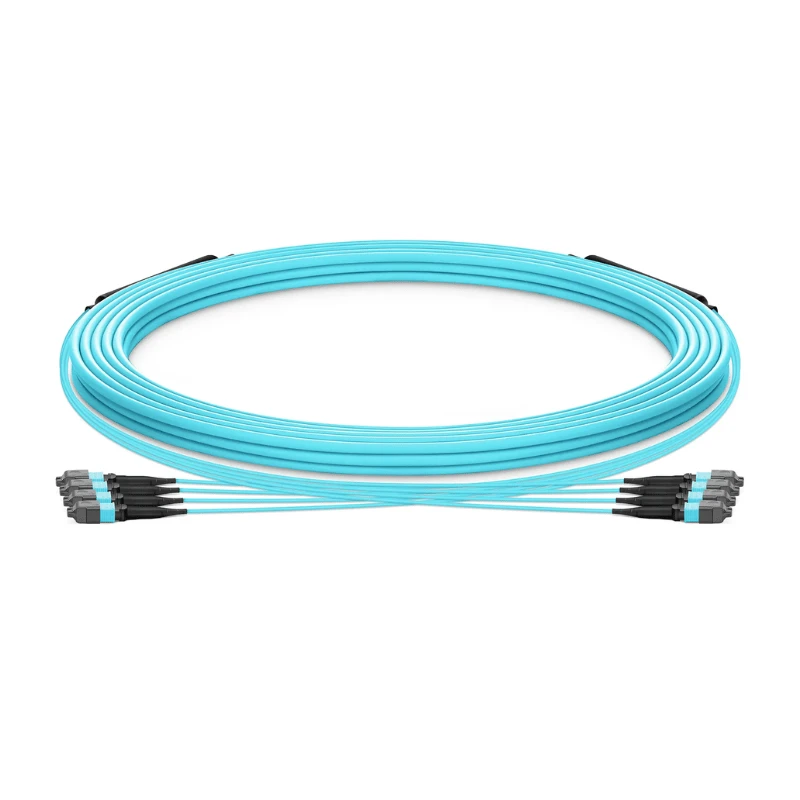

OM3 MPO মাল্টিমোড ফাইবার কেবল হল একটি ফ্যাক্টরি-সমাপ্ত মাল্টিমোড ফাইবার সমাবেশ যা OM3 অপটিক্যাল ফাইবার এবং MPO/MTP মাল্টি-ফাইবার সংযোগকারী দিয়ে তৈরি৷
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
|
পণ্যের ধরন |
OM3 এমপিও মাল্টিমোড ফাইবার কেবল |
|
ফাইবার টাইপ |
OM3 মাল্টিমোড ফাইবার |
|
ফাইবার সাইজ |
50/125 μm |
|
তরঙ্গদৈর্ঘ্য |
850 এনএম / 1300 এনএম |
|
ফাইবার কাউন্ট |
8 / 12 / 24 / 48 / 72 / 144 তন্তু |
|
সংযোগকারী প্রকার |
এমপিও/এমটিপি |
|
সংযোগকারী এ |
পুরুষ/মহিলা; পিন করা/আনপিন করা |
|
সংযোগকারী বি |
পুরুষ/মহিলা; পিন করা/আনপিন করা |
|
পোলারিটি |
টাইপ এ / টাইপ বি / টাইপ সি |
|
তারের কাঠামো |
বৃত্তাকার কেবল / মাইক্রো-ডিস্ট্রিবিউশন কেবল / রিবন কেবল |
|
জ্যাকেট উপাদান |
LSZH/PVC/OFNP |
|
তারের দৈর্ঘ্য |
কাস্টম দৈর্ঘ্য |
|
অপারেটিং তাপমাত্রা |
-20 ডিগ্রি থেকে +70 ডিগ্রি |
|
অপটিক্যাল টেস্টিং |
সন্নিবেশ ক্ষতি / রিটার্ন লস |
|
সংযোগকারী পরিদর্শন |
শেষ-মুখ পরিদর্শন / 3D ইন্টারফেরোমিটার পরিদর্শন |
|
সম্মতি |
RoHS/RECH/CE; UL 910 এবং CPR কনফিগারেশন প্রযোজ্য তারের নির্মাণ সাপেক্ষে |
OM3 ফাইবার বৈশিষ্ট্য
OM3 ফাইবার গ্রেড অপটিক্যাল পাথের মাল্টিমোড ট্রান্সমিশন বৈশিষ্ট্যগুলিকে সংজ্ঞায়িত করে, যখন এমপিও/এমটিপি সমাপ্তি নির্ধারণ করে কিভাবে পৃথক ফাইবার চ্যানেলগুলি সরঞ্জাম ইন্টারফেসে উপস্থাপন করা হয়।
সমাবেশ-স্তরের কর্মক্ষমতা
একটি OM3 MPO সমাবেশের জন্য, ফাইবার স্পেসিফিকেশন এবং সংযোগকারীর সমাপ্তি স্বাধীন উপাদান বর্ণনার পরিবর্তে একটি সমাপ্ত অপটিক্যাল পাথ হিসাবে মূল্যায়ন করা হয়।
লস কনফিগারেশন
ডিআইএমআই বিভিন্ন এমপিও/এমটিপি ক্ষতির গ্রেড প্রদান করে, যাতে সংযুক্ত লিঙ্কের অপটিক্যাল{0} ক্ষতির প্রয়োজনীয়তা অনুযায়ী সমাপ্ত সমাবেশ নির্দিষ্ট করা যায়।
ট্রান্সমিশন শর্তাবলী
অর্জনযোগ্য ট্রান্সমিশন দূরত্ব সম্পূর্ণ অপটিক্যাল লিঙ্কের উপর নির্ভর করে, যার মধ্যে ট্রান্সসিভার, প্যাসিভ উপাদান এবং উপলব্ধ অপটিক্যাল বাজেট রয়েছে, বিচ্ছিন্নভাবে কেবলের স্পেসিফিকেশনের পরিবর্তে।
তারের নির্মাণ
তারের কাঠামো
নির্বাচিত তারের নির্মাণ এমপিও/এমটিপি সমাপ্তির আগে মাল্টি-ফাইবার সমাবেশের অভ্যন্তরীণ বিন্যাস এবং যান্ত্রিক সুরক্ষা সংজ্ঞায়িত করে।
ফাইবার সুরক্ষা
নির্বাচিত নির্মাণ গ্রুপ এবং নির্দিষ্ট তারের নকশা এবং ফাইবার গণনা অনুযায়ী পৃথক ফাইবার রক্ষা করে।
জ্যাকেট স্পেসিফিকেশন
জ্যাকেট নির্মাণ সমাপ্ত তারের প্রয়োজনীয় যান্ত্রিক, পরিবেশগত এবং সম্মতির প্রয়োজনীয়তাগুলির সাথে একসাথে সংজ্ঞায়িত করা হয়।
এমপিও অবসান
সংযোগকারী কনফিগারেশন:এমপিও/এমটিপি সংযোগকারীগুলি নির্দিষ্ট সংযোগকারীর ধরন, লিঙ্গ, পিন কনফিগারেশন এবং শেষ-থেকে-ফাইবার ম্যাপিং অনুসারে কারখানা বন্ধ করে দেওয়া হয়।
পোলারিটি এবং ফাইবার ম্যাপিং:নির্দিষ্ট পোলারিটি দুটি সংযোগকারী প্রান্তের মধ্যে ফাইবার-অবস্থানের সম্পর্ককে সংজ্ঞায়িত করে, শিপমেন্টের আগে নিশ্চিত হওয়া ম্যাপিংয়ের বিপরীতে সম্পূর্ণ সমাবেশ যাচাই করা হয়।
পণ্যের গুণমান যাচাইকরণ
অপটিক্যাল টেস্টিং
নিশ্চিত অপটিক্যাল স্পেসিফিকেশন অনুযায়ী চালানের আগে প্রতিটি সমাপ্ত সমাবেশ সন্নিবেশ ক্ষতি এবং রিটার্ন ক্ষতি পরীক্ষার মধ্য দিয়ে যায়।
01
সংযোগকারী জ্যামিতি
MPO সংযোগকারী জ্যামিতি 3D ইন্টারফেরোমিটার পরিমাপ দ্বারা যাচাই করা হয়, যার মধ্যে রয়েছে ফাইবারের উচ্চতা, বক্রতার ব্যাসার্ধ, এবং সর্বোচ্চ অফসেট।
02
শেষ-মুখ পরিদর্শন
সমাপ্ত সমাবেশ প্রকাশের আগে সংযোগকারীর শেষ মুখগুলি পৃষ্ঠের ত্রুটি এবং দূষণের জন্য পরিদর্শন করা হয়।
03
পোলারিটি যাচাইকরণ
সমাবেশ জুড়ে চ্যানেলের চিঠিপত্র যাচাই করার জন্য নির্দিষ্ট ম্যাপিংয়ের বিপরীতে ফাইবারের ধারাবাহিকতা এবং পোলারিটি পরীক্ষা করা হয়।
04
পণ্য ট্রেসেবিলিটি
যেখানে সিরিয়ালাইজড রিপোর্টিং নির্দিষ্ট করা আছে, সমাপ্ত তারের তার নির্ধারিত শনাক্তকরণ নম্বরের মাধ্যমে রেকর্ড করা অপটিক্যাল এবং সংযোগকারী পরিদর্শন ডেটার সাথে লিঙ্ক করা যেতে পারে।
05
FAQ
প্রশ্ন: OM4 ফাইবার ধারণকারী একটি লিঙ্কে OM3 MPO কেবল ব্যবহার করা যেতে পারে?
উত্তর: মিশ্র OM3/OM4 লিঙ্কগুলি স্থাপনের আগে ট্রান্সসিভার স্পেসিফিকেশন এবং সিস্টেম অপটিক্যাল বাজেটের বিপরীতে মূল্যায়ন করা উচিত, কারণ সামগ্রিক কর্মক্ষমতা সম্মিলিত ফাইবার এবং কম্পোনেন্ট স্পেসিফিকেশনের উপর নির্ভর করে।
প্রশ্ন: পুনরাবৃত্তি OM3 এমপিও তারের অর্ডার দেওয়ার আগে কী নিশ্চিত করা উচিত?
উত্তর: অনুমোদিত পণ্যের স্পেসিফিকেশন, পূর্ববর্তী অর্ডার রেফারেন্স, বা উত্পাদন নমুনা পুনরাবৃত্তি উত্পাদনের আগে সম্মত কনফিগারেশন নিশ্চিত করতে ব্যবহার করা উচিত।
প্রশ্ন: একটি অনুমোদিত নমুনা একটি OM3 এমপিও তারের অর্ডারের জন্য একটি উত্পাদন রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে?
উঃ হ্যাঁ। একটি অনুমোদিত নমুনা একটি উত্পাদন রেফারেন্স হিসাবে পরিবেশন করতে পারে যখন এর কনফিগারেশন এবং প্রযোজ্য পরিদর্শন প্রয়োজনীয়তা নিশ্চিত অর্ডার স্পেসিফিকেশনে নথিভুক্ত করা হয়।
প্রশ্ন: ডিআইএমআই কি একটি বিদ্যমান গ্রাহকের স্পেসিফিকেশন থেকে একটি OM3 এমপিও কেবল তৈরি করতে পারে?
উঃ হ্যাঁ। প্রয়োজনীয় কনফিগারেশন, প্রযুক্তিগত প্রয়োজনীয়তা, এবং পরিদর্শন মানদণ্ড পরিষ্কারভাবে সংজ্ঞায়িত এবং উত্পাদন আগে নিশ্চিত করা হলে একটি বিদ্যমান গ্রাহক স্পেসিফিকেশন উত্পাদন রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে।
প্রশ্ন: একটি OM3 এমপিও তারের উদ্ধৃতির জন্য সাধারণত কী প্রয়োজন?
উত্তর: প্রকল্পের পরিমাণ, লক্ষ্য সরবরাহের তারিখ, বিদ্যমান অংশ নম্বর, অনুমোদিত নমুনা বা পূর্ববর্তী অর্ডার রেফারেন্স সরবরাহকারীকে প্রয়োজনীয় কনফিগারেশনের বিপরীতে একটি উদ্ধৃতি প্রস্তুত করতে সহায়তা করতে পারে।
প্রশ্ন: OM3 MPO কেবলগুলি কি OEM বা ব্যক্তিগত{1}}লেবেল অর্ডারের জন্য সরবরাহ করা যেতে পারে?
উ: OEM বা ব্যক্তিগত-লেবেল প্রয়োজনীয়তাগুলিকে নিশ্চিত করা প্রোডাকশন স্পেসিফিকেশনে অন্তর্ভুক্ত করা যেতে পারে, যার মধ্যে সম্মত পণ্য শনাক্তকরণ, লেবেলিং, প্যাকেজিং এবং ডকুমেন্টেশনের প্রয়োজনীয়তা রয়েছে৷
প্রশ্ন: OM3 এমপিও ক্যাবল অর্ডারের জন্য কোন নথির অনুরোধ করা যেতে পারে?
উত্তর: অর্ডার ডকুমেন্টেশন প্রয়োজনীয়তার অংশ হিসাবে ক্রেতারা প্রয়োজনীয় পরীক্ষার রিপোর্ট, পণ্য সনাক্তকরণ রেকর্ড, পরিদর্শন রেকর্ড বা অন্যান্য গুণমান ডকুমেন্টেশন নির্দিষ্ট করতে পারেন।
প্রশ্ন: প্রোডাকশন অর্ডার দেওয়ার আগে ক্রেতারা কীভাবে একজন OM3 এমপিও কেবল সরবরাহকারীকে মূল্যায়ন করতে পারেন?
উত্তর: ক্রেতারা প্রোডাকশন অর্ডার অনুমোদন করার আগে সরবরাহকারীর পণ্যের স্পেসিফিকেশন, নমুনা অনুমোদন প্রক্রিয়া, অপটিক্যাল টেস্টিং রেকর্ড, সংযোগকারী পরিদর্শন ক্ষমতা, প্রযোজ্য সার্টিফিকেশন এবং উৎপাদন ডকুমেন্টেশন পর্যালোচনা করতে পারেন।
