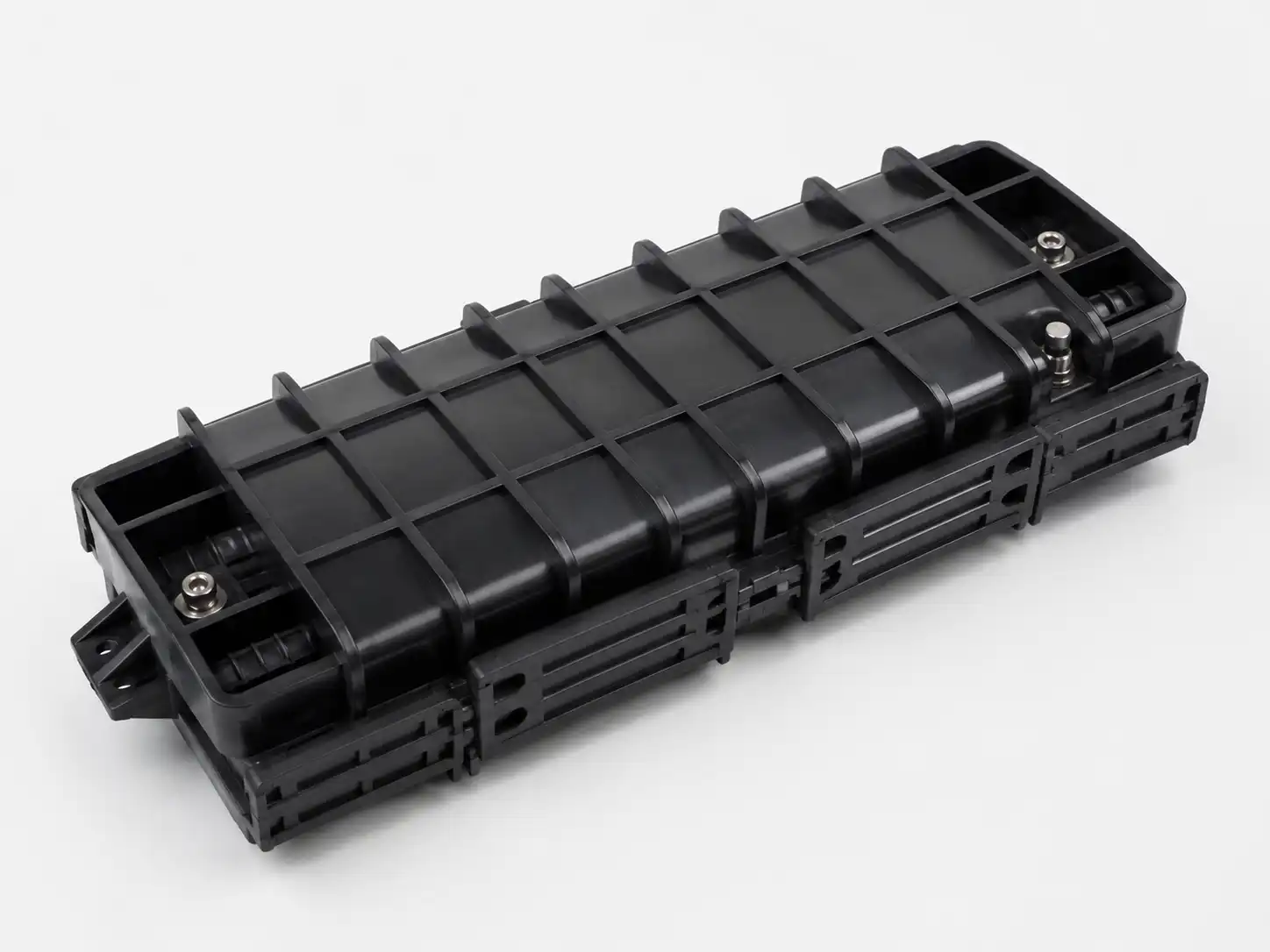

12 কোর হরাইজন্টাল ফাইবার অপটিক স্প্লাইস ক্লোজার হল এফটিটিএইচ এবং বাইরের-প্ল্যান্ট নেটওয়ার্কে 12টি একক-ফাইবার স্প্লাইসকে সুরক্ষা এবং সংগঠিত করার জন্য একটি কমপ্যাক্ট আউটডোর এনক্লোসার৷ এর অনুভূমিক ইনলাইন কাঠামো কমপ্যাক্ট তারের জয়েন্ট, শাখা পয়েন্ট এবং মেরামতের অবস্থানের জন্য উপযুক্ত যেখানে স্থান এবং স্প্লাইস ক্ষমতা সীমিত। ক্লোজার ব্যবহারিক ক্ষেত্রের রক্ষণাবেক্ষণের জন্য পুনরায়-প্রবেশযোগ্য যান্ত্রিক সিলিং এবং কনফিগারযোগ্য তারের এন্ট্রি ব্যবহার করে।
প্রযুক্তিগত বিশেষ উল্লেখ
|
স্পেসিফিকেশন |
বিস্তারিত |
|
পণ্যের ধরন |
12-ফাইবার অনুভূমিক ফাইবার অপটিক স্প্লাইস বন্ধ |
|
বন্ধের ধরন |
অনুভূমিক/ইনলাইন |
|
সর্বোচ্চ স্প্লাইস ক্ষমতা |
12টি একক-ফাইবার স্প্লিস |
|
স্প্লাইস ট্রে |
1 × 12F ট্রে |
|
তারের পোর্ট |
2 বা 4 পোর্ট; 1-ইন/1-আউট বা 2-ইন/2-আউট |
|
তারের ব্যাস |
সাধারণত Ø5–13 মিমি, কনফিগারেশন-নির্ভর |
|
হাউজিং উপাদান |
UV-প্রতিরোধী ইঞ্জিনিয়ারিং প্লাস্টিক; PC/ABS/PP অপশন |
|
সিলিং পদ্ধতি |
পুনরায়-প্রবেশযোগ্য যান্ত্রিক সিলিং |
|
সুরক্ষা রেটিং |
IP68-রেট ডিজাইন |
|
অপারেটিং তাপমাত্রা |
−40 ডিগ্রি থেকে +65 ডিগ্রি |
|
স্ট্যান্ডার্ড রঙ |
কালো |
গঠন ও ফাইবার ব্যবস্থাপনা
বন্ধ একটি প্রতিরক্ষামূলক আবাসন, সিলিং সিস্টেম, তারের-প্রবেশের উপাদান, স্প্লাইস ট্রে, ফাইবার-রাউটিং এরিয়া, এবং তারের-শক্তি-সদস্য ফিক্সিং পয়েন্টগুলিকে একত্রিত করে৷ 12F স্প্লাইস ট্রে নিয়ন্ত্রিত ফাইবার রাউটিং বজায় রেখে স্প্লাইস হাতা এবং ফাইবার স্ল্যাককে সংগঠিত রাখে। তারের সংযম স্প্লাইস এলাকা থেকে বাহ্যিক টানা শক্তিকে বিচ্ছিন্ন করে, ইনস্টলেশন এবং পরিষেবার সময় যান্ত্রিক চাপ কমায়।
পুনঃপ্রবেশযোগ্য যান্ত্রিক কাঠামো প্রযুক্তিবিদদের সম্পূর্ণ বন্ধ না করে পরিদর্শন, মেরামত বা নেটওয়ার্ক পরিবর্তনের জন্য ঘের খুলতে দেয়।
তারের সামঞ্জস্য এবং ইনস্টলেশন
অর্ডার করার আগে, ফাইবারের সংখ্যা, তারের বাইরে ব্যাস, তারের-প্রবেশের পরিমাণ, তারের নির্মাণ, শক্তি-সদস্যের ধরন এবং প্রয়োজনীয় ইনস্টলেশন পদ্ধতি নিশ্চিত করুন৷ এই পরামিতিগুলি উপযুক্ত পোর্ট এবং সিলিং কনফিগারেশন নির্ধারণ করে।
ক্লোজারটি বায়বীয়, পোল/ওয়াল-মাউন্ট করা, নালী, হ্যান্ডহোল/ম্যানহোল, ভূগর্ভস্থ এবং সরাসরি-পুরানো অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় মাউন্টিং এবং সিলিং আনুষাঙ্গিকগুলির জন্য সরবরাহ করা যেতে পারে। ইনস্টলেশনের সময়, ফাইবার রাউটিং করার আগে তারের জ্যাকেট এবং শক্তি সদস্যদের নিরাপদে স্থির করা উচিত এবং প্রস্তুতকারকের নির্দিষ্ট ন্যূনতম বাঁক ব্যাসার্ধ বজায় রাখা উচিত।
অ্যাপ্লিকেশন
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
কমপ্যাক্ট নেটওয়ার্ক-এজ পয়েন্টে FTTH ড্রপ এবং ডিস্ট্রিবিউশন স্প্লিসিং
বায়বীয় এবং মেরু-মাউন্ট করা কেবল জয়েন্ট যেখানে স্থান সীমিত
নালী এবং হ্যান্ডহোল ইনস্টলেশনের জন্য সুরক্ষিত ইনলাইন স্প্লিসিং প্রয়োজন
রুট ক্ষতি বা রক্ষণাবেক্ষণ পরে তারের মেরামত পয়েন্ট
গ্রামীণ ব্রডব্যান্ড এবং লাস্ট-মাইল নেটওয়ার্কে শাখা সংযোগ
ওয়াল-বিল্ডিং এবং অ্যাক্সেস নোডের কাছাকাছি আউটডোর স্প্লাইস পয়েন্ট মাউন্ট করা হয়েছে
OEM/ODM এবং সরবরাহ
DIMI OEM লোগো চিহ্নিতকরণ, কাস্টম প্যাকেজিং, হাউজিং কালার, কেবল{0}}পোর্ট কনফিগারেশন, এবং আনুষঙ্গিক কিটগুলিকে সমর্থন করে৷ প্রকল্পের আদেশের জন্য, প্রকৌশলীরা উৎপাদনের আগে ফাইবার গণনা, তারের ব্যাস, ইনস্টলেশন পরিবেশ এবং ব্র্যান্ডিং প্রয়োজনীয়তা পর্যালোচনা করতে পারেন। পণ্য মূল্যায়ন এবং প্রকল্প অনুমোদনের জন্য নমুনা সরবরাহ করা যেতে পারে।
গুণমান পরিদর্শন এবং ডকুমেন্টেশন
গুণমান নিয়ন্ত্রণ আগত উপাদান পরিদর্শন,-প্রক্রিয়া সমাবেশ চেক, সিলিং এবং যান্ত্রিক যাচাইকরণ, সমাপ্ত-পণ্য পরিদর্শন, এবং রপ্তানি-প্যাকিং পরিদর্শনকে কভার করে৷ প্রযোজ্য পণ্য পরীক্ষায় প্রাসঙ্গিক ধাতব উপাদানগুলির জন্য IP68 সিলিং, তারের প্রসার্য এবং ধারণ, প্রভাব, ক্রাশ, বাঁক, তাপমাত্রা সাইক্লিং, UV বয়স বৃদ্ধি এবং লবণ-স্প্রে পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।
প্রকল্প মূল্যায়নের জন্য ডেটাশিট, পরিদর্শন রেকর্ড এবং প্রযোজ্য পরীক্ষার রিপোর্ট প্রদান করা যেতে পারে। DIMI-এর উৎপাদন ব্যবস্থার মধ্যে রয়েছে ISO 9001:2015 এবং TL-9000 মান-ব্যবস্থাপনা সার্টিফিকেশন।
অর্ডারিং ও লজিস্টিকস
MOQ
স্ট্যান্ডার্ড বাল্ক অর্ডারের জন্য 100 পিসি; মূল্যায়নের জন্য উপলব্ধ নমুনা আদেশ.
01
প্রক্রিয়াকরণ
স্পেসিফিকেশন এবং অর্ডার নিশ্চিতকরণের পরে সাধারণত 7-14 কার্যদিবস।
02
শিপিং
গন্তব্য এবং শিপিং পদ্ধতির উপর নির্ভর করে সাধারণত 20-30 দিন সমুদ্র, বায়ু বা এক্সপ্রেস দ্বারা।
03
প্যাকেজিং
স্বতন্ত্র প্রতিরক্ষামূলক প্যাকিং এবং রপ্তানি কার্টন; প্যালেটাইজেশন এবং কাস্টম লেবেলিং প্রকল্পের আদেশের জন্য উপলব্ধ।
04
পেমেন্ট
T/T বা L/C স্ট্যান্ডার্ড B2B অর্ডারের জন্য ব্যবহার করা যেতে পারে; যোগ্য প্রকল্পের জন্য অন্যান্য ব্যবস্থা নিশ্চিত করা যেতে পারে।
05
FAQ
প্রশ্ন: বন্ধ একটি সম্পূর্ণ ইনস্টলেশন কিট হিসাবে সরবরাহ করা যেতে পারে?
উঃ হ্যাঁ। একটি সম্পূর্ণ কিটে স্প্লাইস ট্রে, সিল করার উপাদান, কেবল-ফিক্সিং পার্টস, স্প্লাইস সুরক্ষা হাতা এবং প্রয়োজনীয় মাউন্টিং আনুষাঙ্গিক অন্তর্ভুক্ত থাকতে পারে। আনুষঙ্গিক অমিল এড়াতে উপকরণের সঠিক বিল উদ্ধৃতিতে উল্লেখ করা উচিত।
প্রশ্ন: আপনি একটি বিদ্যমান বন্ধ বা প্রতিযোগী মডেল মেলে?
উঃ হ্যাঁ। প্রতিস্থাপন বা ব্যক্তিগত{1}}লেবেল প্রকল্পের জন্য, ক্রেতারা একটি বিদ্যমান নমুনা, অঙ্কন, ফটোগ্রাফ বা মডেল নম্বর প্রদান করতে পারেন। DIMI যান্ত্রিক কনফিগারেশন পর্যালোচনা করতে পারে এবং একটি ম্যাচিং বা সমতুল্য OEM সংস্করণ বিকাশ করতে পারে যেখানে প্রযুক্তিগতভাবে সম্ভব।
প্রশ্ন: একটি RFQ-এ কোন তথ্য অন্তর্ভুক্ত করা উচিত?
উত্তর: প্রয়োজনীয় পরিমাণ, গন্তব্য দেশ, তারের মডেল, প্রত্যাশিত বার্ষিক বা প্রকল্পের পরিমাণ, প্যাকেজিং প্রয়োজনীয়তা এবং প্রয়োজনীয় পরিদর্শন বা সার্টিফিকেশন নথি প্রদান করুন। একটি কেবল ডেটাশীট বা বিদ্যমান বন্ধের নমুনা অ-মানক প্রকল্পগুলির জন্য সুপারিশ করা হয়৷
প্রশ্ন: আপনি কি পর্যায়ক্রমে বা পুনরাবৃত্তি প্রকল্প আদেশ সমর্থন করতে পারেন?
উঃ হ্যাঁ। পূর্বাভাসের পরিমাণ, স্পেসিফিকেশনের স্থায়িত্ব এবং প্রয়োজনীয় ডেলিভারি তারিখের উপর ভিত্তি করে প্রোজেক্ট-ভিত্তিক এবং পুনরাবৃত্ত সরবরাহ প্রোগ্রামগুলি উৎপাদন সময়সূচী দিয়ে সাজানো যেতে পারে।
প্রশ্ন: বাল্ক চালানের সাথে কোন নথিগুলি থাকতে পারে?
উত্তর: অর্ডারের উপর নির্ভর করে, ডকুমেন্টেশনে একটি বাণিজ্যিক চালান, প্যাকিং তালিকা, উত্সের শংসাপত্র, পণ্যের ডেটাশিট, পরিদর্শন রেকর্ড এবং প্রযোজ্য পরীক্ষার রিপোর্ট অন্তর্ভুক্ত থাকতে পারে। অর্ডার নিশ্চিতকরণের আগে প্রকল্প-নির্দিষ্ট ডকুমেন্টেশনের অনুরোধ করা উচিত।
প্রশ্ন: একটি প্রকল্পের অধীনে বিভিন্ন কনফিগারেশনে বন্ধের আদেশ দেওয়া যেতে পারে?
উঃ হ্যাঁ। বিভিন্ন পোর্ট বিন্যাস, ক্যাবল-এন্ট্রি কনফিগারেশন, রঙ, এবং আনুষঙ্গিক কিটগুলি নির্দিষ্ট করা যেতে পারে যখন প্রকল্পের একাধিক রূপের প্রয়োজন হয়৷ প্রতিটি কনফিগারেশন নিশ্চিত করা উচিত এবং ব্যাপক উৎপাদনের আগে নথিভুক্ত করা উচিত।
প্রশ্ন: তৃতীয়-পক্ষ পরিদর্শনের ব্যবস্থা করা যেতে পারে?
উঃ হ্যাঁ। ক্রেতা বা প্রকল্প চুক্তির প্রয়োজন হলে তৃতীয় পক্ষের পরিদর্শন সমন্বিত হতে পারে। পরিদর্শনের সুযোগ, নমুনা পদ্ধতি, পরীক্ষার প্রয়োজনীয়তা এবং পরিদর্শন সংস্থা উৎপাদনের আগে সম্মত হওয়া উচিত।
প্রশ্ন: জরুরী আদেশ সমর্থন করা যেতে পারে?
উত্তর: বর্তমান ক্ষমতা, উপাদানের প্রাপ্যতা, অর্ডারের পরিমাণ এবং কনফিগারেশন অনুযায়ী দ্রুত উৎপাদন মূল্যায়ন করা যেতে পারে। একটি উদ্ধৃতি অনুরোধ করার সময় ক্রেতাদের প্রয়োজনীয় ডেলিভারি তারিখ প্রদান করা উচিত যাতে উত্পাদন এবং শিপিং বিকল্পগুলি একসাথে পর্যালোচনা করা যায়।
